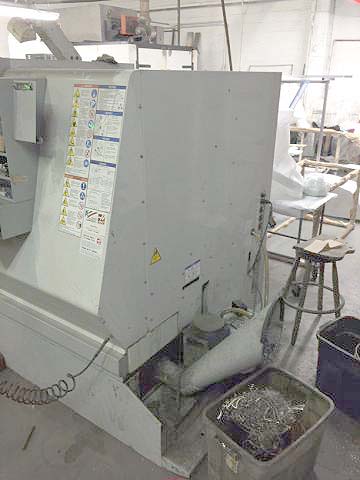

HAAS TL-25 CNC TURNING
CENTER with SUB-SPINDLE and LIVE TOOLING
Model TL-25, New 2009, Stock# K14485
EQUIPPED WITH:
HAAS CNC Control with 15" Color LCD Screen,
RS-232 Prot, Ehternet Port,

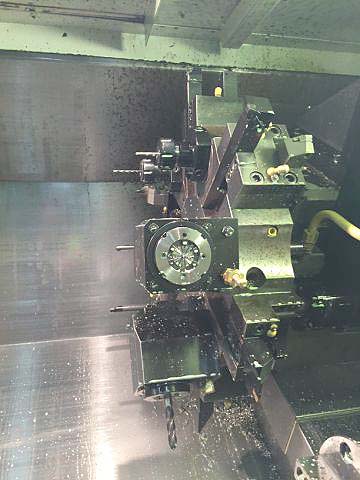

Live (Rotating) Tooling, Full Contouring
(360,000 Positions)
C-Axis Spindle, Sub-Spindle, 10" 3-Jaw Chuck
on the Main
Spindle. 6" 3-Jaw Chuck on the Sub-Spindle,
2-Range Geared
Spindle, Tool Presetter, Tool Offsets, 12
Position ID/OD Tool Turret,
Heavy Duty Bed Construction, Centralized
Lubrication System, Load
Monitor, Chip Auger, Coolant System.
CATALOGUE SPECIFICATIONS:
Max Swing Over
Saddle.....................................
30"
Max Turning
Diameter......................................
16"
Max Swing Over Cross
Slide................................ 14.5"
Max Work
Length...........................................
34"
Distance Between
Centers..................................
43"
Cross Travel
(X-Axis).....................................
11.3"
Longitudinal Travel
(Z-Axis).............................. 34"
Sub-Spindle Slide
(B-Axis)................................
33.5"
C
Axis....................................................
360,000 Pos.
Rapid Traverse Rate
(X-Axis).............................. 710
IPM
Rapid Traverse Rate
(Z-Axis).............................. 710
IPM
Number of
Turrets.........................................
1
Turret
Positions..........................................
12
Spindle
Bore..............................................
3.5"
Bar
Capacity..............................................
3"
Spindle
Nose..............................................
A2-6
Spindle Speed
Range.......................................
50-3400 RPM
Sub-Spindle Speed
Range...................................
50-4000 RPM
Spindle Drive
Motor.......................................
30 HP
Live Tool
Motor...........................................
7.5 HP
Approximate Machine
Dimension............................. 149"
x 76"
Approximate Machine
Height................................ 80"
Approximate Machine
Weight................................
17,000 LBS
CONDITION: From a small 1 shift shop.
Appears to be in Excellent Condition !
